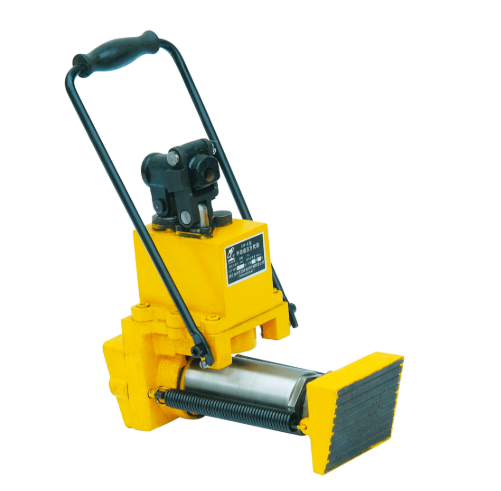

SYF-8型液壓方枕器
SYF-8型液壓方枕器是一種鐵路養護方枕作業的小型液壓機具,其結構具有三大特點:1.頂端裝有球型活絡節,可以克服偏載引起的機件損壞;2.適應惡劣環境中施工,適用各種軌道線路的方枕作業;3.拆裝底座后面的斜鐵就可以適應水泥枕和木枕線路的方枕作業,無需其他專用工具。因此本機具有結構簡單、安全可靠、操作輕便、經久耐用等特點。本方枕器采用我公司生產的SYQD型手動液壓起道器的部分零件,配上專用件組裝而成。主要由柱塞泵、油箱、油缸底座、活塞、推枕塊和活絡節組成。方枕時,首先要挖掉少量的石渣,把本器具放在兩根枕木之間,使底座與枕木接觸,撳動操作手柄,液壓油將活塞頂出,通過活塞上的球型活絡節會使推枕塊很好地與另根枕木接觸,作用力始終通過活塞中心,所以推枕塊、活塞及底座都不會因為偏載而損壞。方枕作業完畢,打開回油閥,在拉簧的拉力作用下,活塞會自動復位。
主要技術參數:
最大推枕力 78KN
最大推枕量 96mm
空載效率 8mm/次
液壓系統壓力 39Mpa
手柄操作力 420Nm
自重 16Kg
