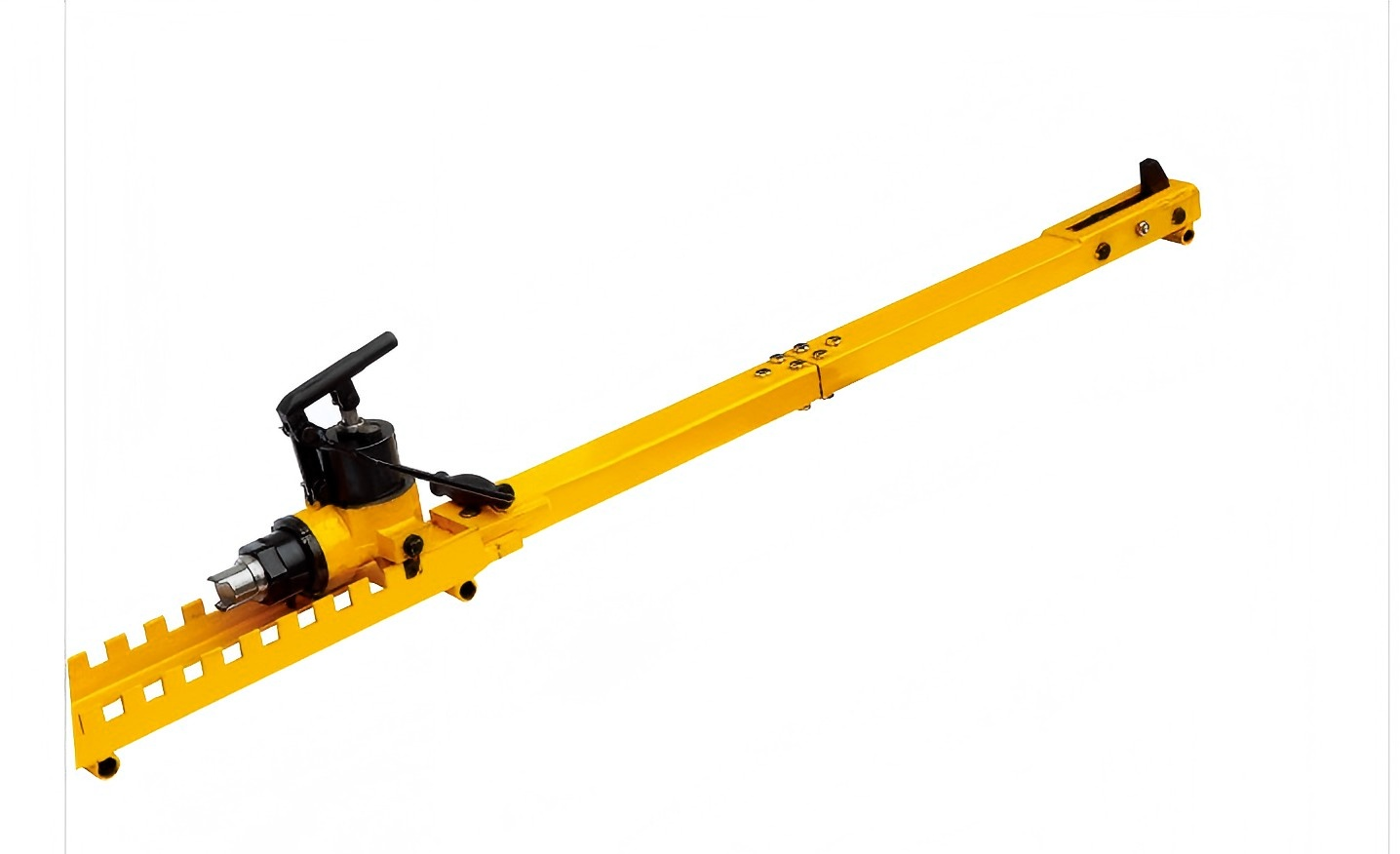

GYGT-50型高鐵液壓軌距調整器

隨著我國高速鐵路無碴客運專線不斷新建，現有的軌距調整器(改道器)無法對無碴客運專線的工務養護改道作業的要求，為此，北京鐵路局豐臺工務段和我公司共同開發了--種能滿足該線路改道作業的高鐵無碴線路專用液壓軌距調整器。該機具體積小、重量輕、安裝操作方便、結構緊炎、效率高。GYGD-50型液壓軌距調整器適用于高鐵無碴線路及道岔的改道作業。該產品由液壓工作機構和支撐機構二大部分組成。

液壓工作機構包括接座、推頂油缸、柱塞油泵、回油閥、溢流閥、油箱等組成。支撐機構由齒梁、固定梁等組成。作業時，將支撐機構穿過兩股鋼軌底部，一端卡在一.股鋼軌上，將液壓工作機構安放在支撐機構另t.端的另一股鋼軌的內側或外側來調整軌距，達到改道作業目的。

主要技術參數：

         改道力 50kN

         改道量 45mm

         額定系統壓力 31MPa

         手柄操作力 200Nm

         整機質量 18kg(支撐機構11kg:液壓工作機構7kg)
